前回、サーモスタットを交換しました。
サーモスタットの交換はクーラントを抜く
必要があります。クーラントを抜くついでに
ウォーターポンプも交換していきますが
今回の記事がエアコンベルト交換にしぼっていきます。
次回の記事でウォーターポンプを交換していきます。
前回のサーモスタット交換記事はこちら！
今回購入した部品ですが、前回に引き続き
ディーラーで購入しました。
次回ウォーターポンプ交換の記事を載せるので
ウォーターポンプのリンクも載せておきます
【品名】ポンプセットウォーター【品番】17400-50822
金額は高めの9700円でした。ネットで購入すると半分くらい
の値段で購入できます。
リンクを載せておきます。
その他、ディーラーでウォーターポンプを
交換するときに必ず交換するネジロックの付きの
ネジも交換するとの事なので、こちらも購入しました。
【品名】ボルト（6X55）【品番】09103-06514
金額は120円なので大した値段ではないので購入しました。
ネジロックを持っていれば購入は不要だと思います。
ネジロックのリンクを載せておきます。
その他、ウオーターポンプ交換には
エアコンベルトとオルタネータとウォーターポンプ
をつないでいるベルト2本を取り外さないと
交換ができません。エアコンベルトは、
テンショナー機構が付いていないので
専用工具を使わないと取付取り外しができません。

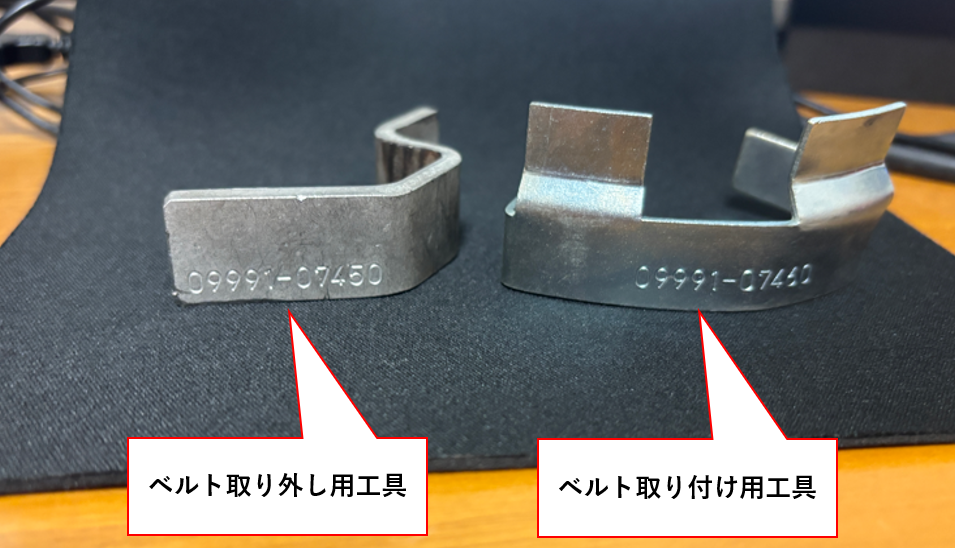

・ベルト取り外し【品名】リムーバ、モジュラスベルト
【品番】09991-07450 金額は750円
・ベルト取付【品名】インストーラ、モジュラスベルト
【品番】09991-07460 金額は840円
特殊工具にしては安価だったので購入しました。
その他、ベルトも交換しました。
DA17の場合はベルトを2本使っています。
【品名】ベルトウォーターポンプ【品番】17521-82M00
【品名】Vベルト【品番】95141-64P00
それでは、交換していきます。
始めにベルトを取り外していきますが、
作業に集中しすぎて画像を撮り忘れました。
図解で説明していきます。

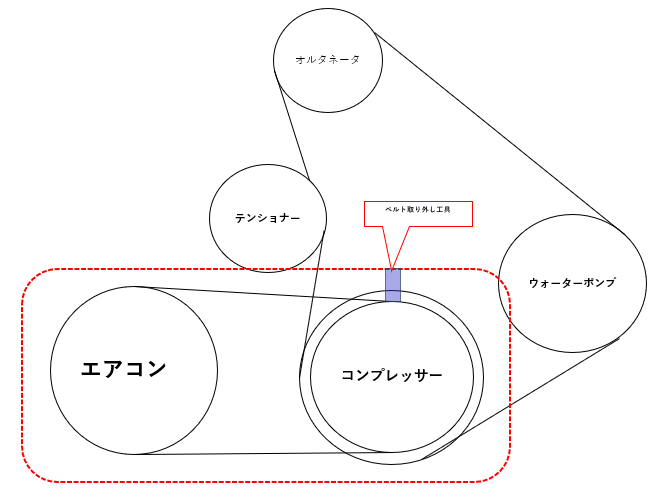

点線で囲った部分のベルトを取外していきます。
先ほども説明しましたが、エアコンとコンプレッサーを
つないでいるベルトはテンショナーがないので、
特殊工具を使用します。特殊工具を図の位置に
ベルトとプーリーの間に入れて、コンプレサー側に
ラチェットを差し込み右回りに回転させていきます。
ベルト外し工具が、図の位置くらいに来たら
したの図の矢印方向に工具を押しながらベルトを
回転させるとベルトが簡単に外れます。

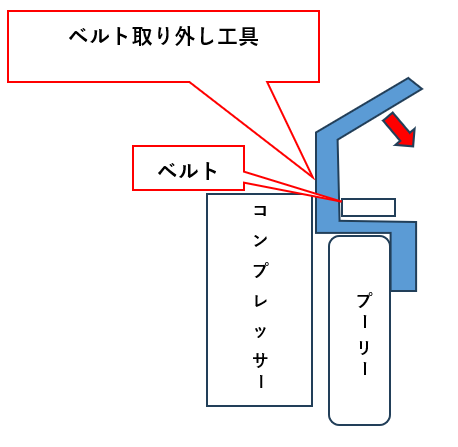

ベルト取り外し工具の使い方がわかりずらかた
ので上の図を載せておきます。矢印の方向に
思い切って倒しプーリーを回転させると外れます。

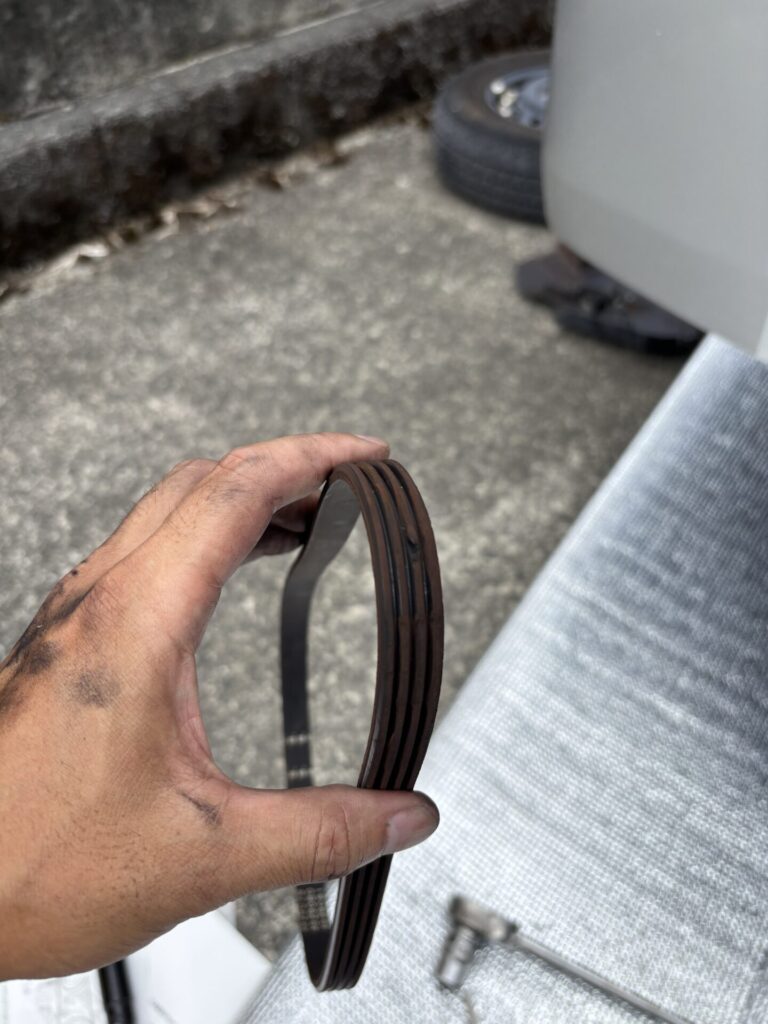

外したベルトですが、一部剥がれていたり、所々ヒビが入っていました。
今回はこの後、オルタのベルトも交換ですが、記事の内容をエアコンベルトで
まとめるので、ベルトの取付の説明をしていきます。
取り外し同様、今度は、ベルト取付工具を使って
ベルトを取り付けていきます。工具をかます位置は
取り外しと同じところです。

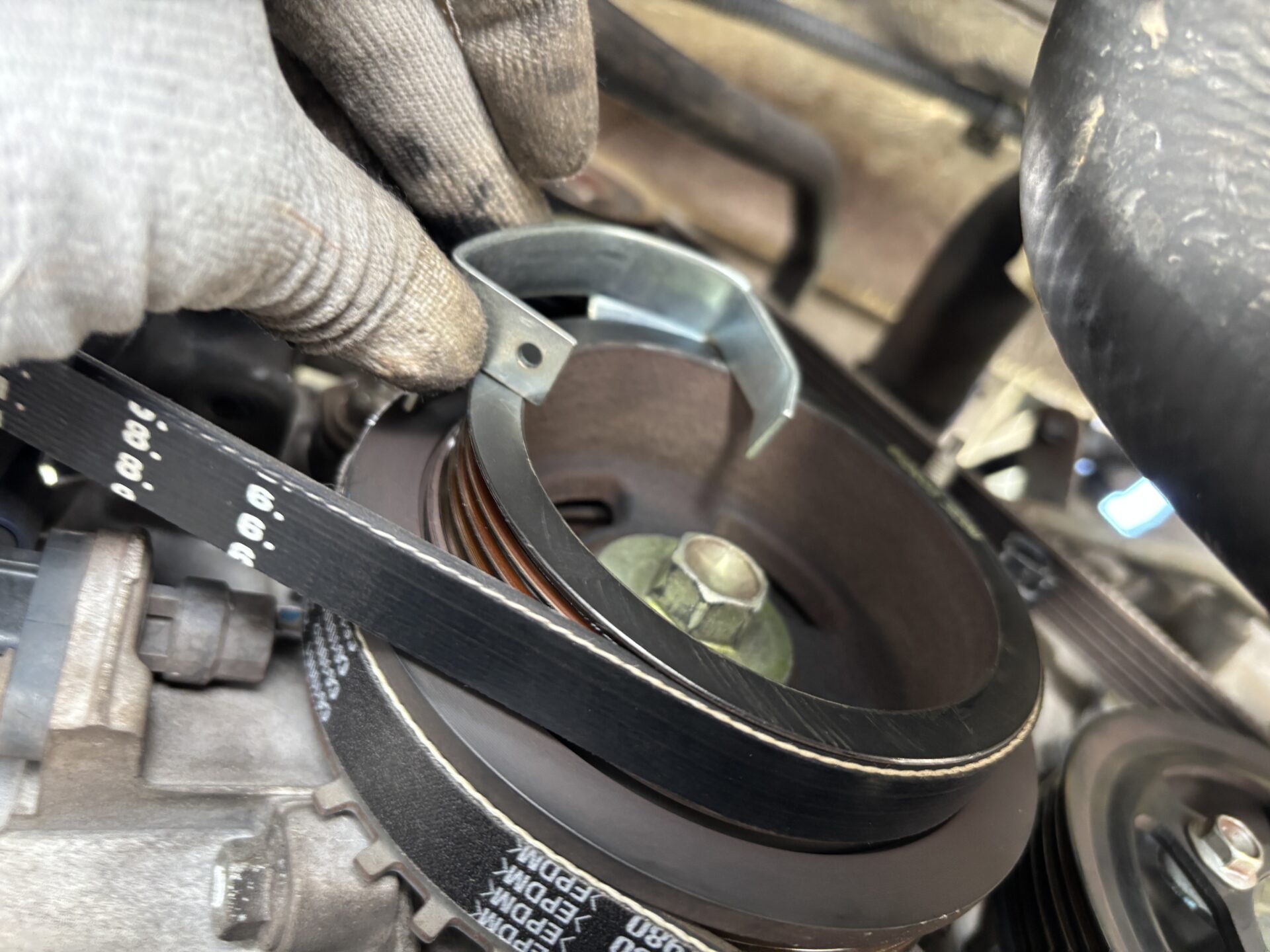

画像のように工具を当ててプーリー中央のボルトを右に回していきます。
回しきると自然に工具が外れます。1回でベルトがプーリーに入り
切らないときは、もう一回工具をプーリーとベルトの間に挟み
回転させると、きっちり取り付ける事が出来ます。
取付後は、何回かプーリーを右に回してベルトがしっかり
と取付いている確認します。
ベルトの取り外しと取付の特殊工具があれば
簡単に作業ができます。
次回はオルタベルトとウォーターポンプの
交換をしていきます。
興味のある方はぜひ挑戦してみては？
もちろん自己責任でお願いします。
それでは！
