DA17 エブリイ ミラーモニター型ドライブレコーダー 取り付け





今回は3回目のドライブレコーダー取付です。
これまで付けていたドライブレコーダーは
もらった物だったので、中古品です。
なので調子が悪くなり最近は電源が
落ちる事がちょいちょい出てきました。
なので今回は思い切ってドレレコを購入する事
にしました。以前の記事で知人の
ハイセットS500Pに取付けたミラーモニター型の
ドライブレコーダーが良さげだったので
同じものを購入して取付ける事にしました。
以前の記事にも載せましたが、今回も
載せておきます。


詳細記事を読むと国産らしいです・・・
最近の中国産も当たりを引けば
なかなかの物だと思います。
日本ものんびりしていられないですな!
このミラー型ドライブレコーダーは
正面と後方を録画できる優れものです。
国産だと4万円くらい覚悟しないといけません・・・
今回選んだ物は国産で無メーカーですが
15000円くらいです。
1年保証も付いているし、知り合いの車取り付けた
時もモニターの映りがよかったので購入決定!
最近の車もほとんどがミラーモニターになっています。
妻が乗っているアルファードミラーモニターです。
今回取付けるミラーモニターと映りが同等だった
ので購入しました。
それでは取付していきます。
今回は元々付いていたドライブレコーダーの
電源をつかいますが、電源の確保から
するかたはこちら!の記事を参考に
してみてください!
車の電源を施工する為に必要な
ギボシ端子の加工かこちら!
ギボシ端子の加工は覚えておくと
今回のような車の電装機器の取付
などに役に立ちます。
それでは取説に従い取付て行きます。

動作確認

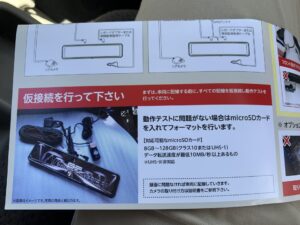

始めに取説通りに仮配線して
付属のSDカードを入れ
シガー電源から電源を取り出し!

画像だと反射して見にくいですが
しっかり動作しているようです。
マイクロSDに録画された画像も
確認!正常にフロント側とリア側
の録画もパソコンで確認できたので
フォーマットをかけて準備完了!
それでは、配線から取付けて
行きます。まずは電源から!
ドライブレコーダー取付記事で
説明したけど、簡単に説明します。

電源つなぎ込み


赤い矢印の方向に両手で押し込み
黄色い矢印の方向に引き抜くと
グローブボックスを取外す事が出来ます
右の画像はグローブボックスを外した
画像で黄色い印の部分がヒューズボックスです
今回は赤い印の部分にまとめてある
ドライブレコーダーの配線をほどき
新しいミラーモニターの電源に
差し替え!

配線引き込み


そこからフロントピラーを取外し

画像のようにアシストグリップを
取外します。
アシストグリップの取付ネジは
10㎜のソケットでも取外し可能ですが
今回はNo3のドライバーを購入しました
のでNo3のドライバーを購入しまた!
車は以外とNo3のドライバーを使います。
今回、電源を引き回すのにルームランプ
引き込もうかと思い購入しました。

画像のようにルームランプなどを取り外す
ときはNo3のドライバーを使わないと
ネジがナメてしまい取返しの付かない
状況になってしまします。
持っていれば便利です!


少し話が外れました。
フロントピラーを外したらグローブボックス下から
取外したピラーに電源線を引き込みます。

以前も紹介しましたが、この便利な黄色い棒


この黄色い棒は車の配線取り回しするのに便利です。
画像のように通したい部分に黄色い棒を通して
通す配線をビニールテープで固定して配線を
引き込むと狙った部位に配線を通す事ができます。

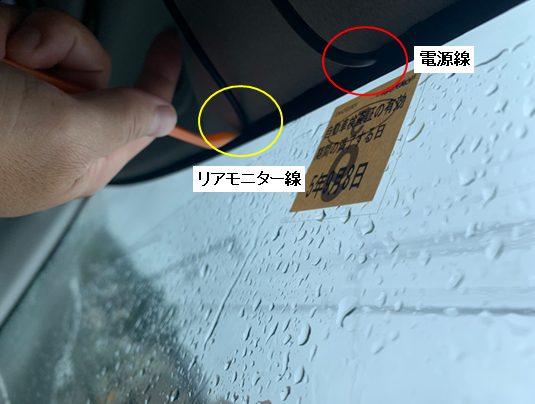

黄色い線は先ほど引き込んだ電源線!
赤い線は、電源線とリアモニターカメラに
接続する線を2つ納めます。

画像のように内装をはがすヘラを使い
フロントウインドウと内装の間に
2つの配線を押し込んでいきます。

リアカメラ配線引き回し

バックモニター取付の記事も参考に!

フロントドアのゴムモールを引き抜き配線を内装に
納めてからの~
リアドアにいく前に
センターピラーが問題!

画像のように内装をはがして配線を
通していきます。

リアドアがわもゴムモールをはがして
配線をバックドアまで引き込む!

上の画像は内装を止めているピンは内装はがす
工具を使うとはがせます。

右の画像のようにリア側のルームランプは取り外して
ランプの上側に配線を通すことで配線を落ちにくく
しましたが、内装に収めるだけでも十分な気も・・・
結構大変だと思います。内装に無理に力を入れる
と内装が折れてしまうので注意!
ここまで来れば後はバックドアだけ!
以前のバックモニター取付記事も参考に!

左側荷室内装をはがしつつ荷室側から
バックドアに配線を引き込むホース
を画像のようにヘラで外してから
右の画像のようにはいせんを通す
工具を通します。
この作業がなかなか難しい・・・
ハマる可能性が・・・
根気と忍耐が必須!

バックカメラ取付

配線を一通り通したのでやっとカメラの
取付です。
今までバックカメラの付いていた位置
に取付てカメラの角度を調整して取付!

取付は付属のブラケットと両面テープ!
カメラの配線が気になるので
チョットした目隠しを取付!

配線の目隠しは
ハイゼットS500Pドライブレコーダー
取付の記事で使った物が余っていたので
使いました。記事はこちら!
他に何か良いものがあれば
交換予定!
無事ミラーモニターを取り付ける
事が出来ました。
次回バックモニターを
別の位置に取り付けます。
作業は自己責任、安全作業で
それでは!
