今回はカーナビの取付です。
テレビチューナー付きのカーナビを
頂いたので取り付けていきます。
前回は、ATOTOのディスプレイナビ
を取り付けました。取付記事は
こちら！
今回取り付ける機種は、ケンウッドの
MDV 504BTWという機種です。
中古価格を調べてみると2026年では
2万円しないくらいです。もちろん
状態によりますけど・・・
取り付けていきます。
純正オーディオを使っている場合は
オーディオハーネスを購入する必要が
あります。今回はDA17のナビ取付なので
スズキ車用のハーネスのリンクを貼って
おきます。
その他、中古のナビなので、TVで使う
フィルムアンテナを購入しました。
今回のケンウッド製に対応していると記載が
あったので購入しました。
とりあえず時間がかかりそうなフィルムアンテナ
から取り付けていきます。
画像のようにアシストグリップの取付ネジの
目隠しを内装はがしで取り外して
No３のドライバーかM10のソケットを
使って取り外していきます。
ソケットレンチは、安価なものでも良いですが
良いのを買っておくと長く使う事ができます。
今回はNo3のプラスドライバーを使ってアシスト
グリップを取り外して左右のフロントピラー
を取り外していきます。

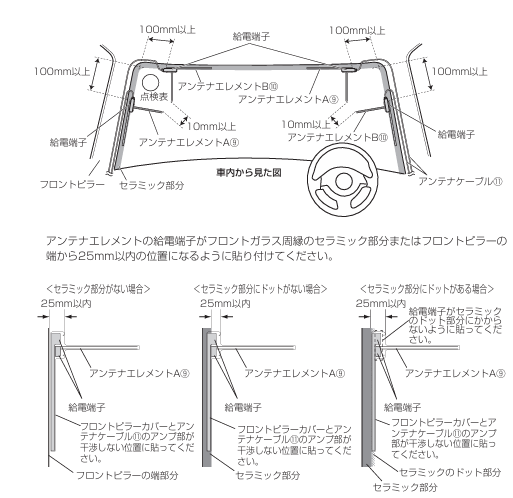

ナビの取説に従いフィルムアンテナを
貼り付けていきます。

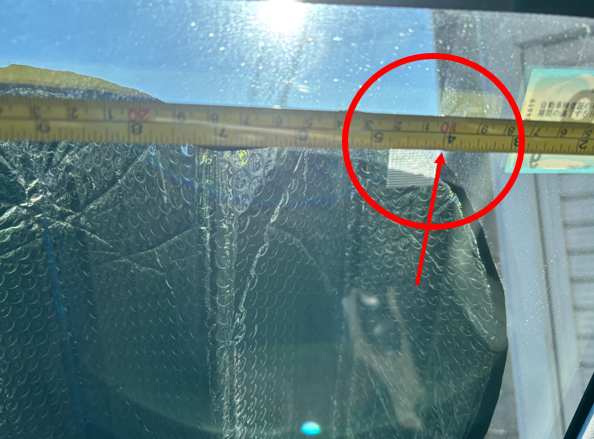

取説に従いフロントガラスの黒いフチから100㎜
の位置をスケールで測り、養生テープで印をつけました
今回の作業は大きすぎるスケールは使いづらいので
2mくらいの小さいスケールの方が作業しやすいです。
フィルムアンテナは2種類あるので注意です。

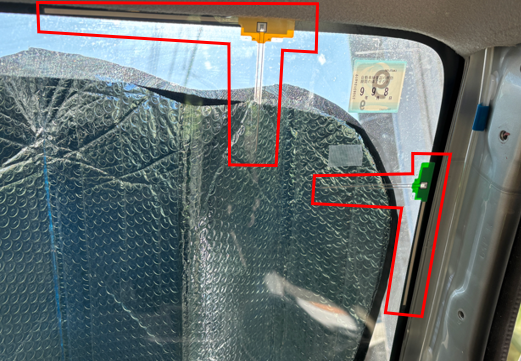

位置が決まったらフィルムアンテナを
貼り付けます。やり直しは大変なので
集中していきます。
当然ですが、自分は左側の上をしくじって
精密ドライバーで優しくはがして
やり直しました。次にアンテナケーブルを
取り付けていきます。
購入したフィルムアンテナにアンテナケーブル
取付用の両面テープが付いているので
画像のように貼り付けていきます。
次にオーディオパネルを取り外ます。
パネルの取り外し方はこちら！を参考に
内装ははがしをつかわなくとも
養生テープを引っ張るだけで
取外すことができます。

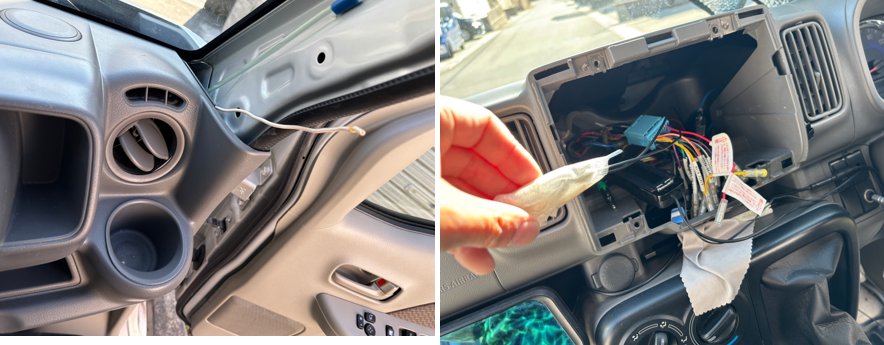

画像のように配線通しを使いアンテナ配線を
通していきます。
左右上下で2個づつ配線があるので、2個同時に配線を通し
ました。

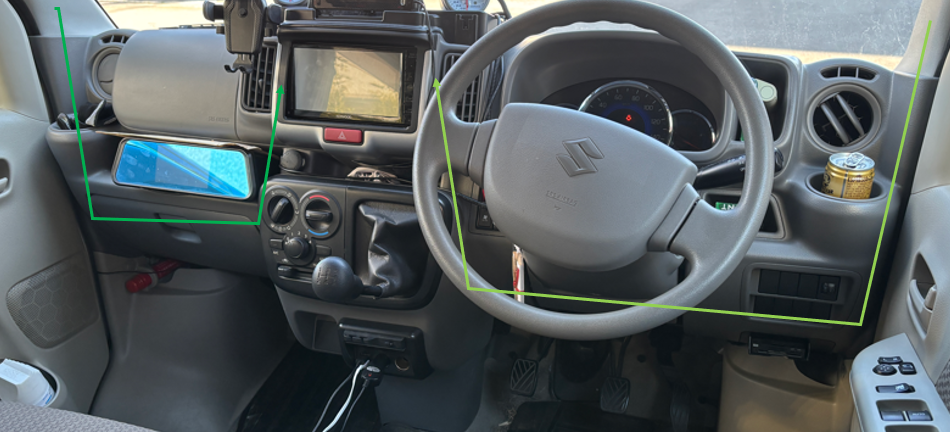

配線を通すイメージを載せておきます。
ピラーから一気に配線を通す事は出来ないので
角度が付いているところで区切っ配線を
通していきます。
次にナビ本体の取付です。
元のナビを取り外してブラケットと
ネジを流用していきます。
直感的にできる作業なので説明は
省きます。

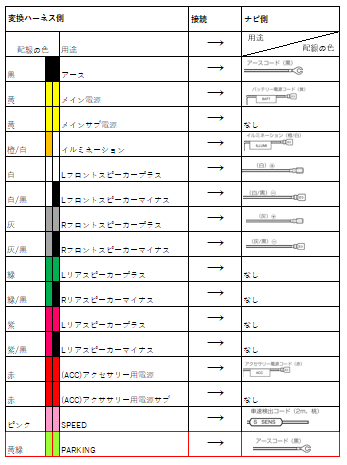

ハーネスを接続していきます。
変換ハーネス側の表記がSPEEDになっている
のが車速センサーにあたります。
また、パーキングをナビにそのまま接続
いてしまうと停止しているとき以外は
ナビが使えなくなってしまうので
パーキングはアースに接続します。
事故については自己責任でお願いします。
配線の施工が必要になるので、配線の
施工はこちら！を参考にして下さい。
アンテナ配線もナビに取り付けていきます。

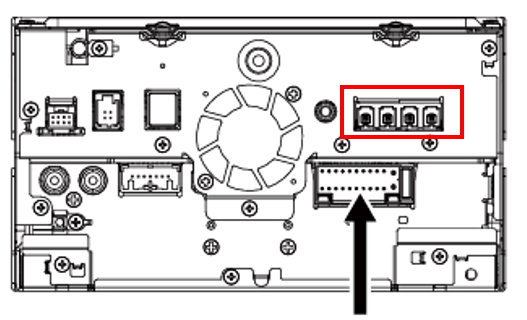

画像を取り忘れたので図で
説明していきます。
上の図の印をした部分にアンテナ線を接続
していきます。取り付ける順番はないようです。
取説にも記載してあります。
接続した画像を載せておきます。

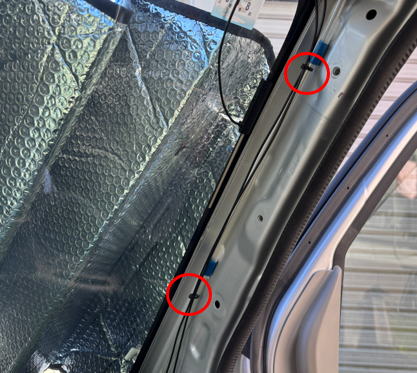

右側の配線は、ウォッシャー液の配管に配線を
固定しました。左側はリア引いている配線
に固定しました。インシュロックを使うと
きれいに配線ができます。

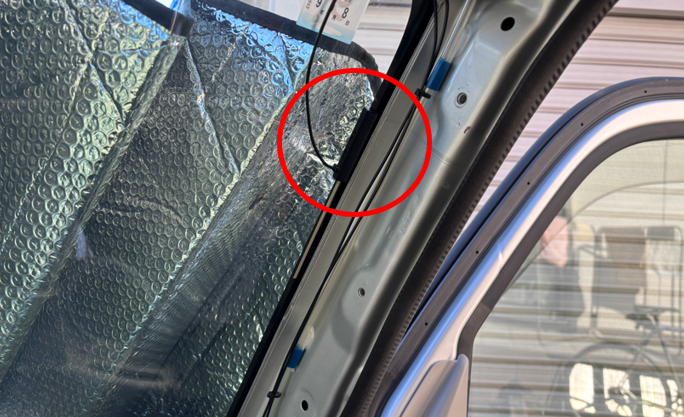

左側のピラーはルームランプの配線に
抱き合わせてインシュロックで固定しました。
画像は撮り忘れました・・・
インシュロックの用途はいろいろとあるので
持っておくと便利です。
ピラーを元に戻して、ナビも取り付けていきます。
がしかし・・・
ナビを取付て気が付いたのですが、今回のナビは
微妙に画面が大きいです。パネルを購入するのにも
時間がかかりそうなので、今回はパネルを切って
画面の大きさに合わせていきます。
画面分パネルが開かないと物理ボタンが
使えなくなり、ＣＤやSDカードを入れるときに
画面を開けることができません。
調べてみるとDA17のオーディオパネルには
サイズがあるようです。
上記のリンクのパネルだと問題なく取付くはずです。
今回の場合は取付くのですが、今回付いているパネル
は、7インチナビ用です。とりあえずナビを使いたい
ので、ナビの操作と画面が開くようにパネルを
加工していきます。

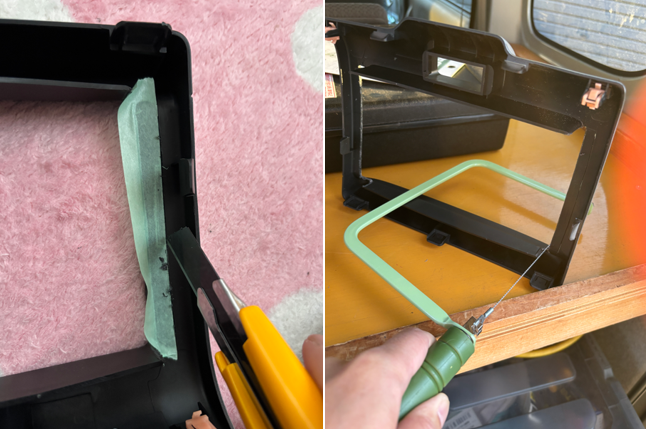

画像のようにマスキング、カッター
コピットソーを使って加工していきました。

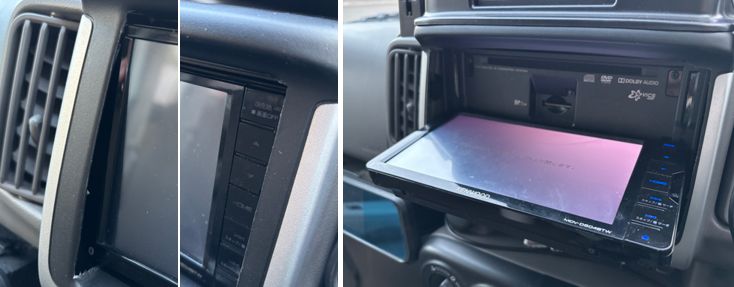

加工したパネルを取り付けていきます。
ナビの操作とオープンができるように
なりました。
自分でナビを取り付ける方は
自己責任でお願いします。
それでは！
